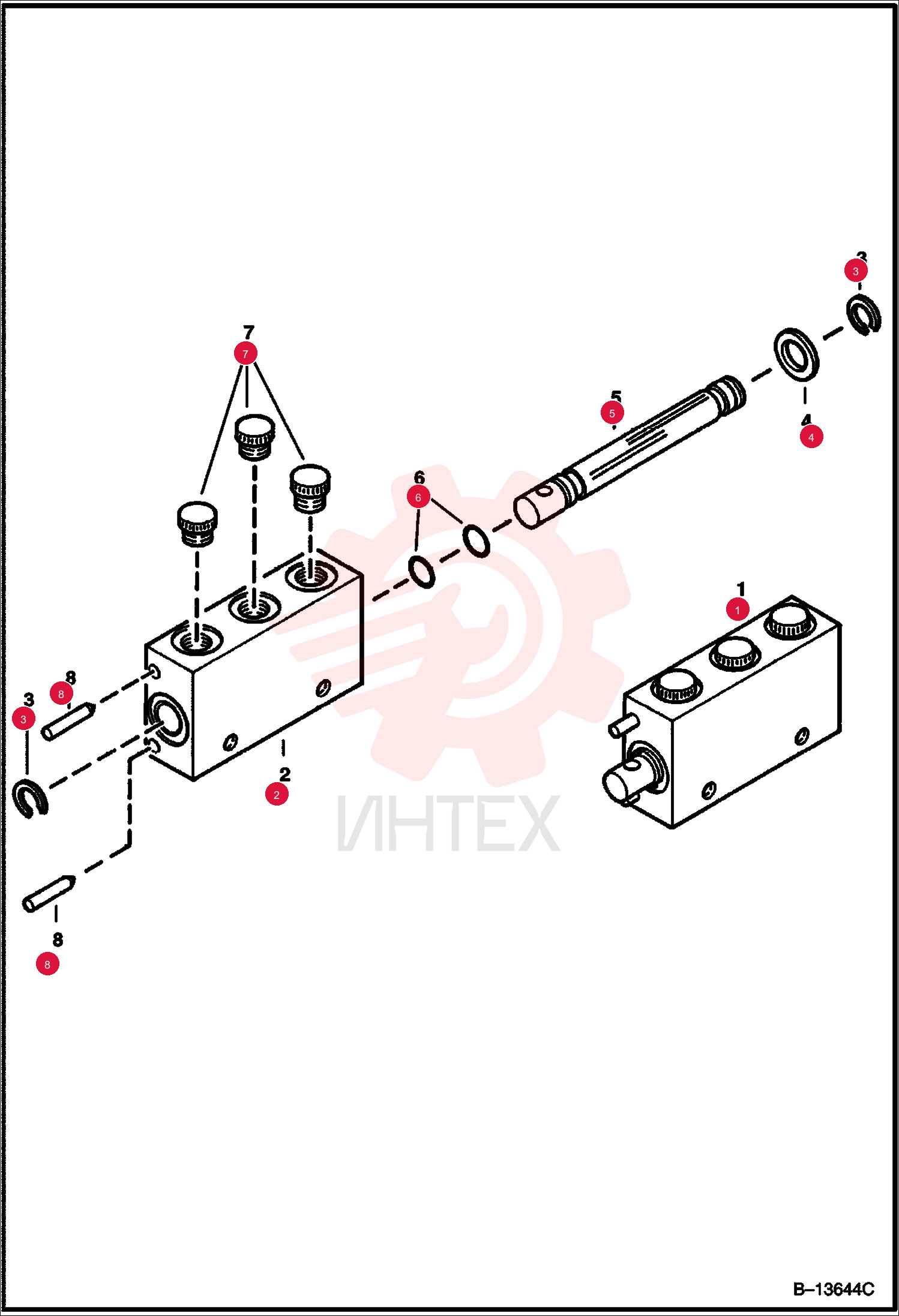

6538462 Клапан (часть 2)

6538462 Клапан (часть 2)

6538462 Клапан (часть 2)

1 6538462

  • 6538462 - Клапан
  • С поз. 2-8

3 799119

  • 799119 - Кольцо

4 6659297

  • 6659297 - Шайба

6 6659838

  • 6659838 - Кольцо уплотнительное (О-кольцо)

7 6658743

  • 6658743 - Пробка без О-кольца
  • С уплотнительным кольцом

8 14J2520

  • 14J2520 - Палец
