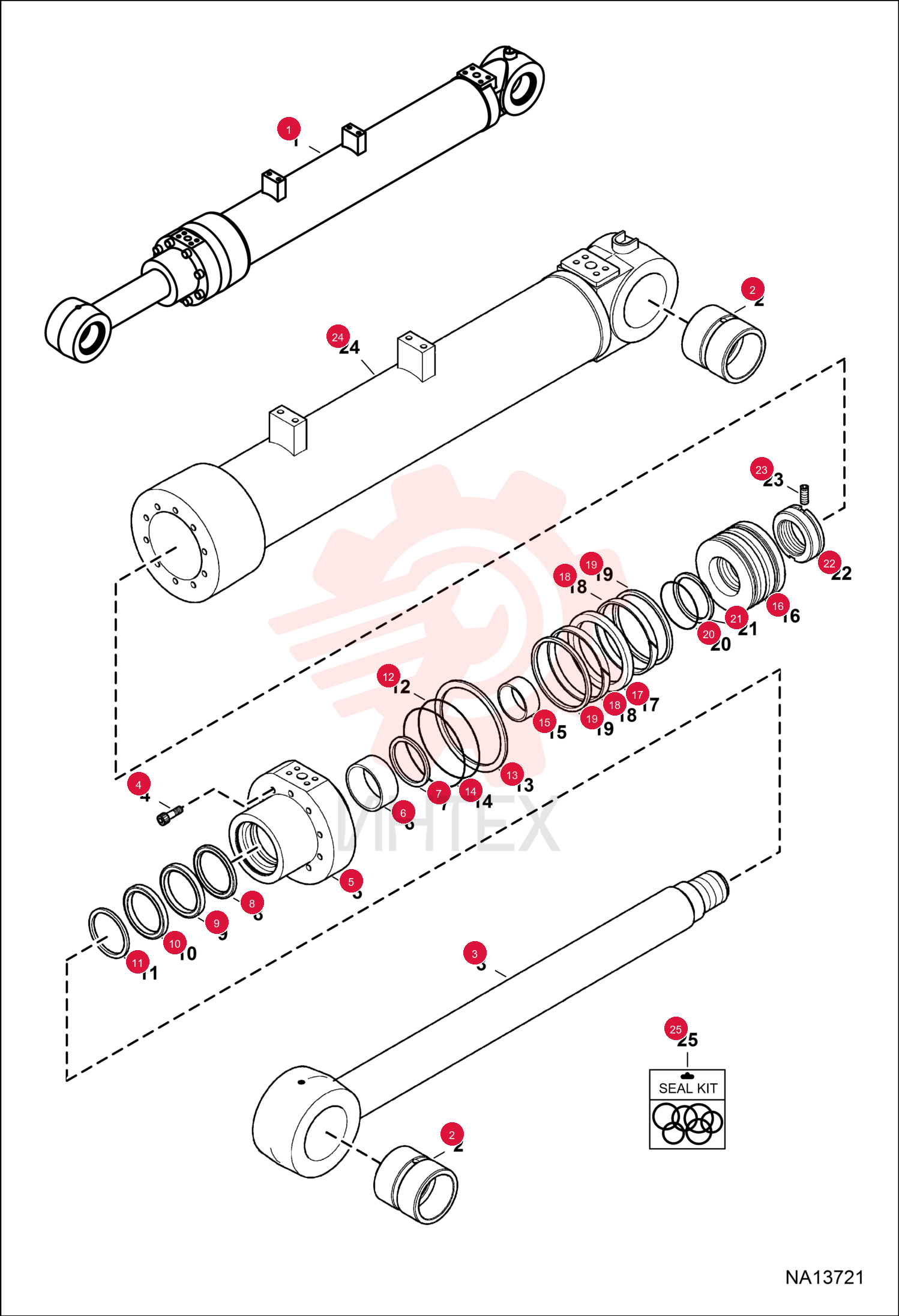

7308518 Цилиндр стрелы

7308518 Цилиндр стрелы

7308518 Цилиндр стрелы

1 7308518

  • 7308518 - Цилиндр стрелы
  • Поз. 2-24

2 7028764

  • 7028764 - Втулка

3 7029340

  • 7029340 - Шток цилиндра

4 7007775

  • 7007775 - Болт с внутренним шестигранником

5 7028964

  • 7028964 - Головка гидроцилиндра

6 7003708

  • 7003708 - Втулка DD

7 7003864

  • 7003864 - Кольцо стопорное

8 7003948

  • 7003948 - Уплотнение буферное

9 7003797

  • 7003797 - Уплотнение

10 7003789

  • 7003789 - Грязесъёмник

11 7006832

  • 7006832 - Кольцо стопорное

12 7007950

  • 7007950 - Кольцо уплотнительное (О-кольцо)

13 7006833

  • 7006833 - Кольцо опорное

14 7010448

  • 7010448 - Кольцо уплотнительное (О-кольцо)
  • Ранее 7007951

15 7006933

  • 7006933 - Кольцо демпфирующее

16 7007512

  • 7007512 - Поршень

17 7003779

  • 7003779 - Кольцо GLYD

18 7010882

  • 7010882 - Кольцо износное
  • Ранее 7003783

19 7006834

  • 7006834 - Кольцо пылезащитное

20 7003754

  • 7003754 - Кольцо уплотнительное (О-кольцо)

21 7003765

  • 7003765 - Кольцо опорное

22 7022907

  • 7022907 - Гайка

23 7022908

  • 7022908 - Винт

24 7029466

  • 7029466 - Трубопровод гидравлический

25 7031528

  • 7031528 - Комплект уплотнений стрелы
  • Поз. 8-10
  • 12-14 &17-20 - ранее 7004992
