Погрузчик вилочный F16 6 1
/

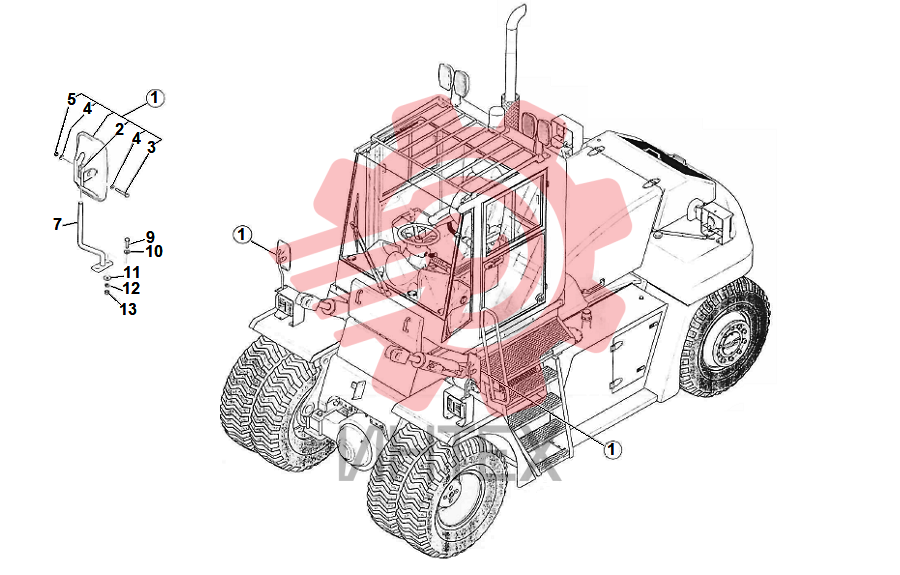

10. Зеркала заднего вида

10. Зеркала заднего вида

10. Зеркала заднего вида

1 100853

  • 100853 - REAR MIRROR
  • Кол-во: 2

2 100508

  • 100508 - CLAMP
  • Кол-во: 1

3 00091

  • 00091 - SCREW M10x1
  • 5x35
  • Кол-во: 1
  • M10x1
  • 5x35

4 00519

  • 00519 - NUT M10x1
  • 5
  • Кол-во: 2
  • M10x1
  • 5

5 00719

  • 00719 - FLAT WASHER D.10
  • Кол-во: 1
  • D.10

7 592557

  • 592557 - REAR MIRROR'S SUPPORT
  • Кол-во: 1

9 200011

  • 200011 - SCREW M8х1
  • 25x50
  • Кол-во: 1
  • M8х1
  • 25x50

10 00733

  • 00733 - FLAT WASHER D.8xD.24
  • Кол-во: 1
  • D.8xD.24

11 00776

  • 00776 - SPRING WASHER D.10
  • Кол-во: 1
  • D.10

12 00815

  • 00815 - FLAT WASHER D.10xD.30
  • Кол-во: 1
  • D.10xD.30

13 00602

  • 00602 - SELF-LOCKING NUT M8x1
  • 25
  • Кол-во: 1
  • M8x1
  • 25

14 558492

  • 558492 - THERMIC REAR MIRROR
  • Кол-во: 1
