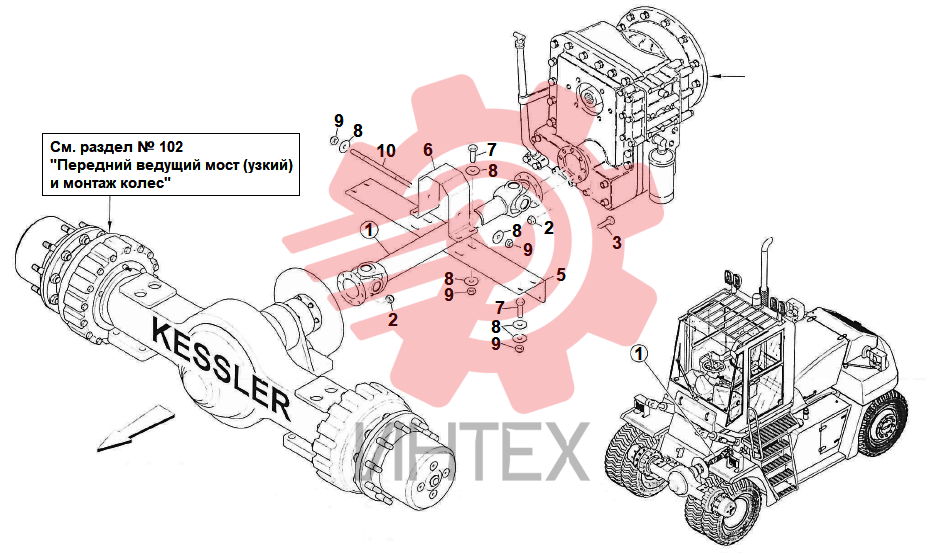

101. Карданный привод трансмиссии

101. Карданный привод трансмиссии

101. Карданный привод трансмиссии

1 586025

  • 586025 - TRANSMISSION
  • Кол-во: 1

2 556796

  • 556796 - NUT
  • Кол-во: 16

3 200628

  • 200628 - SCREW M12x40
  • Кол-во: 8
  • M12x40

5 582375

  • 582375 - FRONT SUPPORT
  • Кол-во: 1

6 589017

  • 589017 - TRANSMISSION PROTECTION
  • Кол-во: 1

7 00047

  • 00047 - SCREW M12x1
  • 75x40
  • Кол-во: 8
  • M12x1
  • 75x40

8 00807

  • 00807 - FLAT WASHER D.12xD.36
  • Кол-во: 18
  • D.12xD.36

9 00605

  • 00605 - SELF-LOCKING NUT M12x1
  • 75
  • Кол-во: 10
  • M12x1
  • 75

10 050655

  • 050655 - ROD
  • Кол-во: 1
  • TIRANTE
