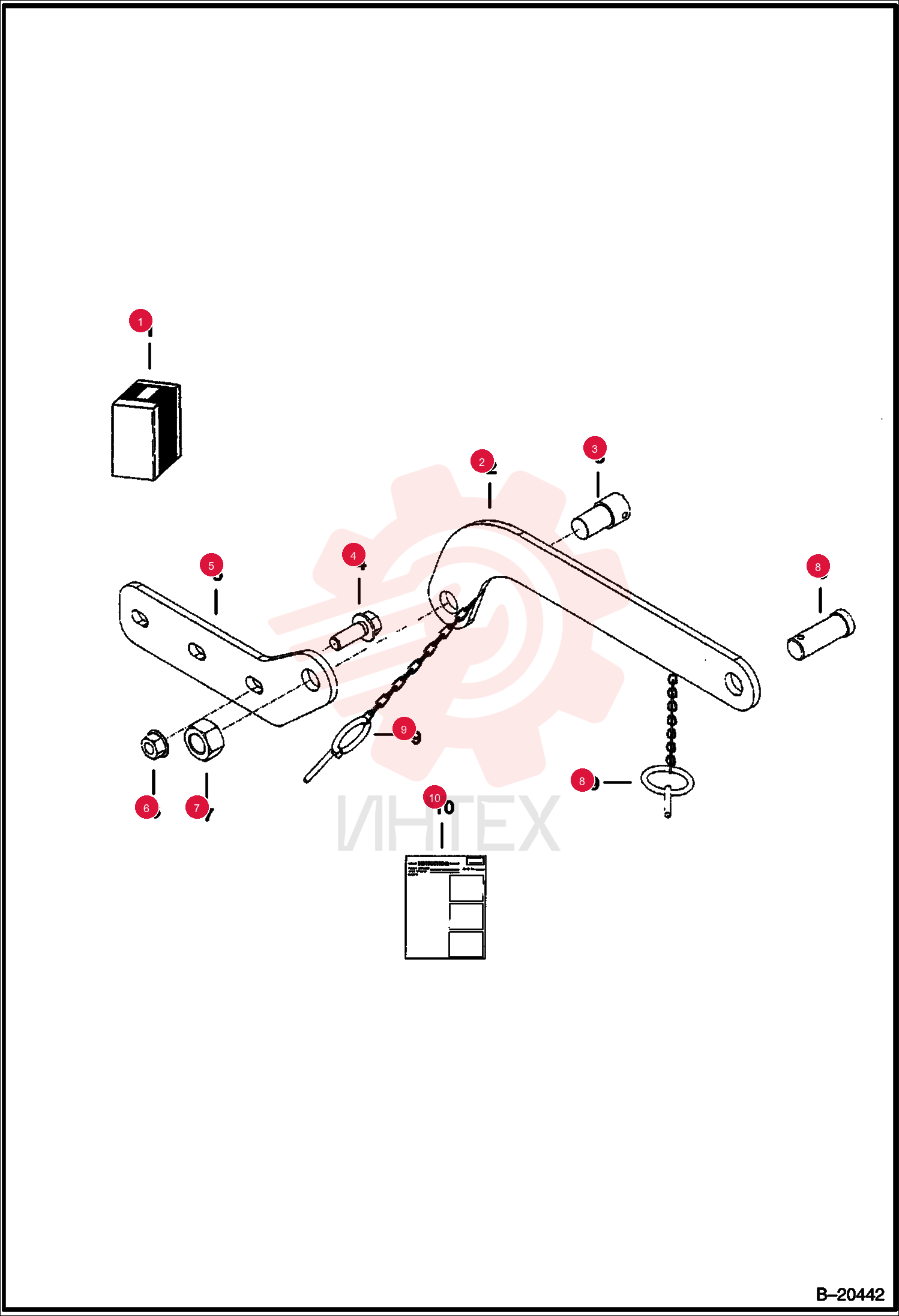

6596559 Звено в сборе

6596559 Звено в сборе

6596559 Звено в сборе

2 6596559

  • 6596559 - Звено в сборе
  • Блокировка - наклон - с поз. 9

3 6557887

  • 6557887 - Палец
  • С резьбой

4 31C1028

  • 31C1028 - Болт 5

5 6596558

  • 6596558 - Пластина
  • Шарнир

6 83D10

  • 83D10 - Гайка 5

7 61D16

  • 61D16 - Гайка стопорная

8 6557920

  • 6557920 - Палец

9 6649496

  • 6649496 - Палец с защёлкой
  • С цепью

10 6901683

  • 6901683 - Инструкция
