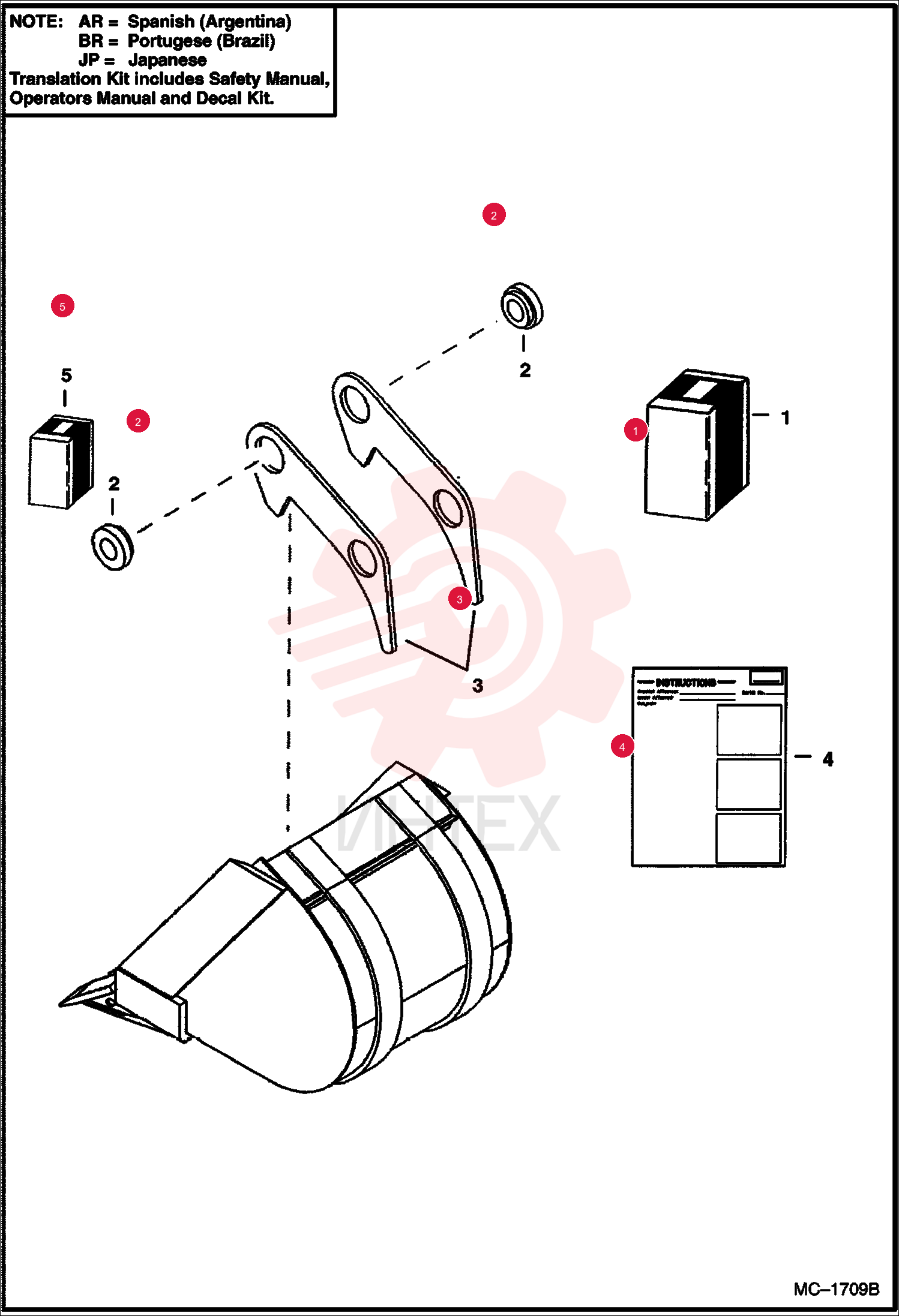

6586756 Комплект монтажный (часть 2)

6586756 Комплект монтажный (часть 2)

6586756 Комплект монтажный (часть 2)

1 6586756

  • 6586756 - Комплект монтажный
  • Переоборудование ковша - переоборудовать 909-911 ковш - с поз. 2-4

2 6560596

  • 6560596 - Втулка

3 6586757

  • 6586757 - Пластина

4 6722243

  • 6722243 - Инструкция
  • Крепление

4 6722243AR

  • 6722243AR - Инструкция
  • - переведено - см. примечание

4 6722243BR

  • 6722243BR - Инструкция
  • Переведено - см. примечание

5 6718778AR

  • 6718778AR - Комплект перевода
  • Перевод - см. примечание

5 6718778BR

  • 6718778BR - Комплект перевода
  • Перевод - см. примечание
