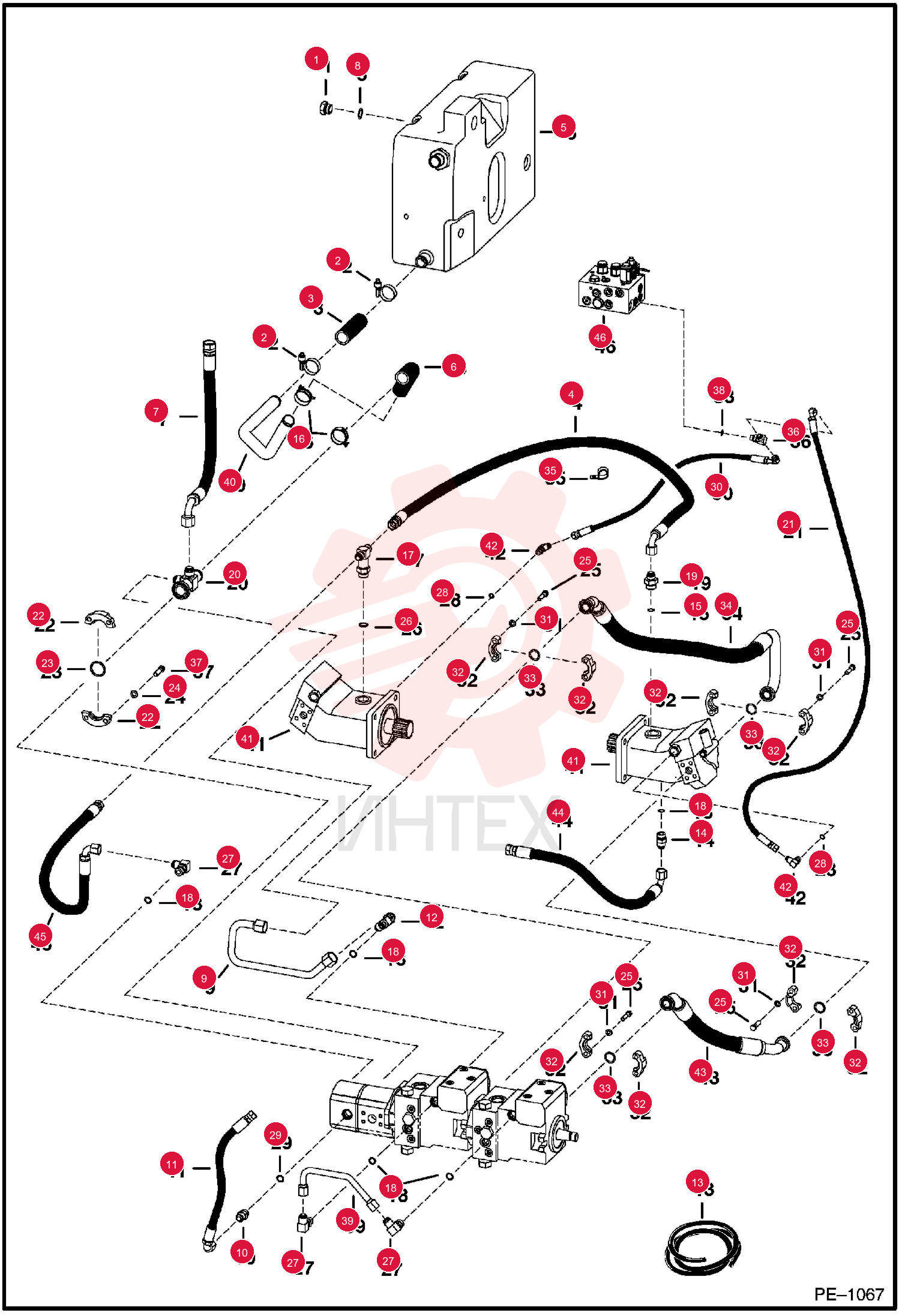

6665915 Указатель
1 6665915
- 6665915 - Указатель
- С поз. 8.
2 6672281
- 6672281 - Зажим
4 6807219
- 6807219 - Шланг
6 6807236
- 6807236 - Шланг
7 6807218
- 6807218 - Шланг
8 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
9 6802832
- 6802832 - Трубопровод
10 15KB1010
- 15KB1010 - Фитинг
- соединитель гидравлический
- С поз. 29 - ранее 83K000007B
11 6806392
- 6806392 - Шланг в сборе
12 97K10
- 97K10 - Кольцо уплотнительное (О-кольцо) 10
- Конец развальцованный
12 6806290
- 6806290 - Тройник
- С поз. 18
13 6802748
- 6802748 - Шланг
- Метражом - продаётся метражом (по футам)
14 15KB1010
- 15KB1010 - Фитинг
- соединитель гидравлический
- С поз. 18 - ранее 15KV00007B
14 97K10
- 97K10 - Кольцо уплотнительное (О-кольцо) 10
- Конец развальцованный
15 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
15 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
16 5HM40
- 5HM40 - Хомут шланговый
17 6806289
- 6806289 - Тройник
- С поз. 26
17 97K12
- 97K12 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
18 99K10
- 99K10 - Кольцо уплотнительное (О-кольцо)
19 97K10
- 97K10 - Кольцо уплотнительное (О-кольцо) 10
- Конец развальцованный
19 15KB1012
- 15KB1012 - Фитинг гидравлический соединитель S
- С поз. 15 - плоская торцевая поверхность бобышки
20 97K12
- 97K12 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
20 6806284
- 6806284 - Крестовина
21 6618193
- 6618193 - Шланг в сборе
22 19J20
- 19J20 - Зажим
23 55K222
- 55K222 - Кольцо уплотнительное (О-кольцо)
24 4E7
- 4E7 - Шайба
25 17C624
- 17C624 - Болт 5
26 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
27 17KB1010
- 17KB1010 - Фитинг гидравлический угловой 90
- С поз. 18 - ранее 17KV00007B
27 97K10
- 97K10 - Кольцо уплотнительное (О-кольцо) 10
- Конец развальцованный
28 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Конец бобышки
29 75K10
- 75K10 - Кольцо уплотнительное (О-кольцо) 10
30 6718848
- 6718848 - Шланг
- Ранее 6800553
31 4E6
- 4E6 - Шайба
32 20J12
- 20J12 - Фланец
- Фланец разъемный
33 55K214
- 55K214 - Кольцо уплотнительное (О-кольцо)
34 6671499
- 6671499 - Шланг в сборе
35 30H50
- 30H50 - Зажим
36 87K5
- 87K5 - Тройник
- С поз. 38
37 17C724
- 17C724 - Болт
38 75K6
- 75K6 - Кольцо уплотнительное (О-кольцо)
39 6802834
- 6802834 - Трубопровод
40 6807238
- 6807238 - Трубопровод
41 6670817
- 6670817 - Гидромотор привода
42 17KB0606
- 17KB0606 - Фитинг гидравлический угловой 90
- С поз. 28 - ранее 17KV00005B
42 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
43 6671498
- 6671498 - Шланг в сборе
44 6806399
- 6806399 - Шланг в сборе
- Крепится к поз. 27
45 6806406
- 6806406 - Шланг в сборе
