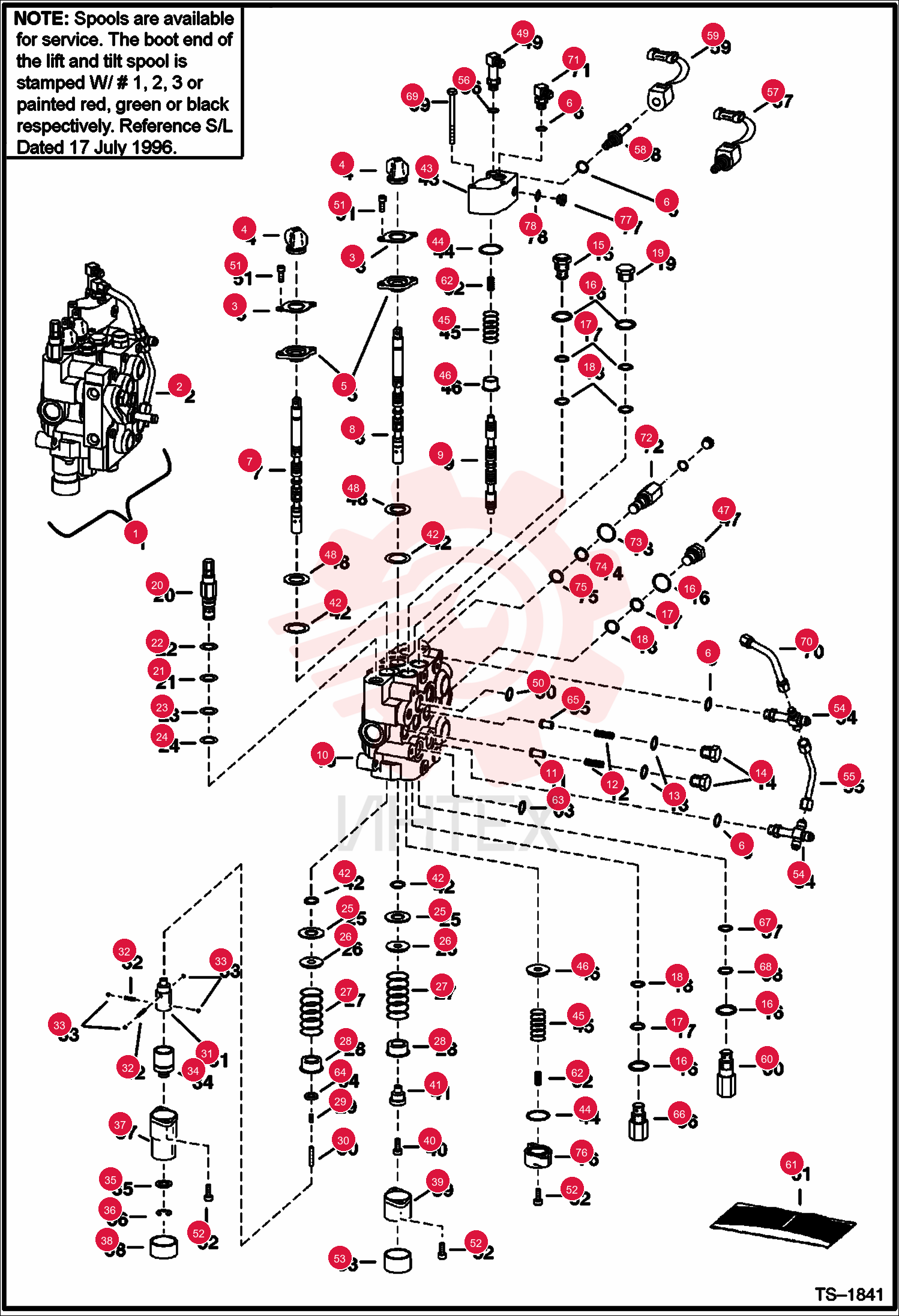

6589564 Фиксатор (часть 3)
3 6589564
- 6589564 - Фиксатор
4 6587763
- 6587763 - Пыльник
5 6589565
- 6589565 - Уплотнение
6 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
6 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
7 6666588
- 6666588 - Золотник BOM
- lift - # 1 or Red - SEE NOTE
7 6666589
- 6666589 - Золотник BOM
- lift - # 2 or Green-SEE NOTE
7 6666590
- 6666590 - Золотник BOM
- lift - # 3 or Black - SEE NOTE
8 6666592
- 6666592 - Золотник наклона (spool tilt)
- tilt - # 2 or Green - SEE NOTE
8 6666591
- 6666591 - Золотник наклона
- tilt - # 1 or Red - SEE NOTE
8 6666593
- 6666593 - Золотник наклона
- tilt - # 3 or Black - SEE NOTE
9 7300937
- 7300937 - Золотник вспомогательный
- Вспомогательный - см. примечание - ранее 6588074
11 6592115
- 6592115 - Седло
- Контрольный (нагрузка)
12 6592117
- 6592117 - Пружина обратного клапана нагрузки
13 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
14 6592116
- 6592116 - Гайка
- Контрольный (нагрузка)
15 6667549
- 6667549 - Клапан обратный
- Клапан обратный против кавитации - С поз. 16-18
16 79K10
- 79K10 - Кольцо уплотнительное (О-кольцо) 10
17 80K14
- 80K14 - Кольцо опорное WSH5
- Ранее 73K000014B
18 58K014
- 58K014 - Кольцо уплотнительное (О-кольцо) 10
- Требуется опорная шайба
18 6677106
- 6677106 - Кольцо уплотнительное (О-кольцо)
- Шайба опорная не требуется
19 6599161
- 6599161 - Клапан предохранительный
- Клапан предохранительный порта - с поз. 16-18
25 6595663
- 6595663 - Втулка
26 7211397
- 7211397 - Шайба пружинная
- Ранее 6587523
27 6587580
- 6587580 - Пружина
28 6592100
- 6592100 - Втулка
29 6596807
- 6596807 - Пробка (заглушка)
- Пластик - длина 0.46″
30 6586918
- 6586918 - Винт фиксатора
31 6587575
- 6587575 - Адаптер
32 6592107
- 6592107 - Пружина фиксатора 5
33 6592105
- 6592105 - Шарик 5
34 6531270
- 6531270 - Втулка фиксатора
35 6592098
- 6592098 - Шайба
36 799119
- 799119 - Кольцо
37 6589226
- 6589226 - Крышка торцевая
- 0.63″ фланец
38 6660644
- 6660644 - Крышка
39 7101345
- 7101345 - Крышка фиксатора гидроклапана
- Ранее 6587633
40 30G416
- 30G416 - Болт
41 6592109
- 6592109 - Адаптер
42 6683274
- 6683274 - Уплотнение золотника 10
- Ранее 6665846
43 6800790
- 6800790 - Крышка торцевая
44 58K124
- 58K124 - Кольцо уплотнительное (О-кольцо) 10
45 6596332
- 6596332 - Пружина
46 7108780
- 7108780 - Втулка
- Ранее 6595951
47 6592720
- 6592720 - Пробка (заглушка)
- С поз. 16-18
48 1K127
- 1K127 - Кольцо уплотнительное (О-кольцо) 10
- Ранее 93K127
49 6804049
- 6804049 - Соединитель
50 55K204
- 55K204 - Кольцо уплотнительное (О-кольцо) 10
51 29G412
- 29G412 - Болт
52 29G416
- 29G416 - Болт
- Длина 1″
53 6662848
- 6662848 - Крышка
54 6817553
- 6817553 - Крестовина
- С поз. 6 - плоская торцевая поверхность бобышки - ранее 6805241
54 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
55 6577690
- 6577690 - Трубопровод
56 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Конец конический
57 6665084
- 6665084 - Клапан электромагнитный
- С поз. 58 и 59
58 6666616
- 6666616 - Шток соленоидного клапана
58 6586459
- 6586459 - Комплект уплотнений
59 6717706
- 6717706 - Катушка 10 вольт
- С гайкой - pwm - 10 вольт
59 6676566
- 6676566 - Гайка
60 6678552
- 6678552 - Клапан предохранительный антикавитационный
- Клапан предохранительный порта и антикавитационный - 3500 PSI - использовать в порту поршневой полости цилиндра наклона - с поз. 16 - Ранее 6671632
60 6673904
- 6673904 - Комплект уплотнений
- С поз. 16
- 67
- 68
61 6816250
- 6816250 - Комплект уплотнений
- Один золотник - поз. 4
- 42
- 48
- 51
- 52 и 64 - ранее 6803605
61 6816253
- 6816253 - Комплект уплотнений
- В сборе - поз. 4
- 13
- 16-18
- 21-24
- 42
- 44
- 48
- 50-52 & 63 - также заказать 6816250 комплект уплотнений - ранее 6809448
61 6632279
- 6632279 - Комплект уплотнений
- Клапан главный предохранительный - поз. 21-24
61 6809425
- 6809425 - Комплект уплотнений
- Поз. 13 и 16-18 - ранее 6586461
62 6595131
- 6595131 - Пружина
- .72'' OD
63 55K212
- 55K212 - Кольцо уплотнительное (О-кольцо) 10
64 54K20002
- 54K20002 - Кольцо уплотнительное (О-кольцо) 10
65 6596569
- 6596569 - Седло
66 6671583
- 6671583 - Клапан предохранительный
69 29G436
- 29G436 - Болт
70 6805171
- 6805171 - Трубопровод
71 17KB0606
- 17KB0606 - Фитинг гидравлический угловой 90
- Ранее 17KV00005B
71 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
72 6805137
- 6805137 - Пробка и уплотнение
- С поз. 73-75
73 79K7
- 79K7 - Кольцо уплотнительное (О-кольцо) 10
74 58K012
- 58K012 - Кольцо уплотнительное (О-кольцо) 10
75 58K11
- 58K11 - Кольцо уплотнительное (О-кольцо) 10
76 6588781
- 6588781 - Крышка торцевая
77 24K5
- 24K5 - Пробка (заглушка)
- Ранее 90KV5 - ранее 90KV5
78 95K6
- 95K6 - Кольцо уплотнительное (О-кольцо)
