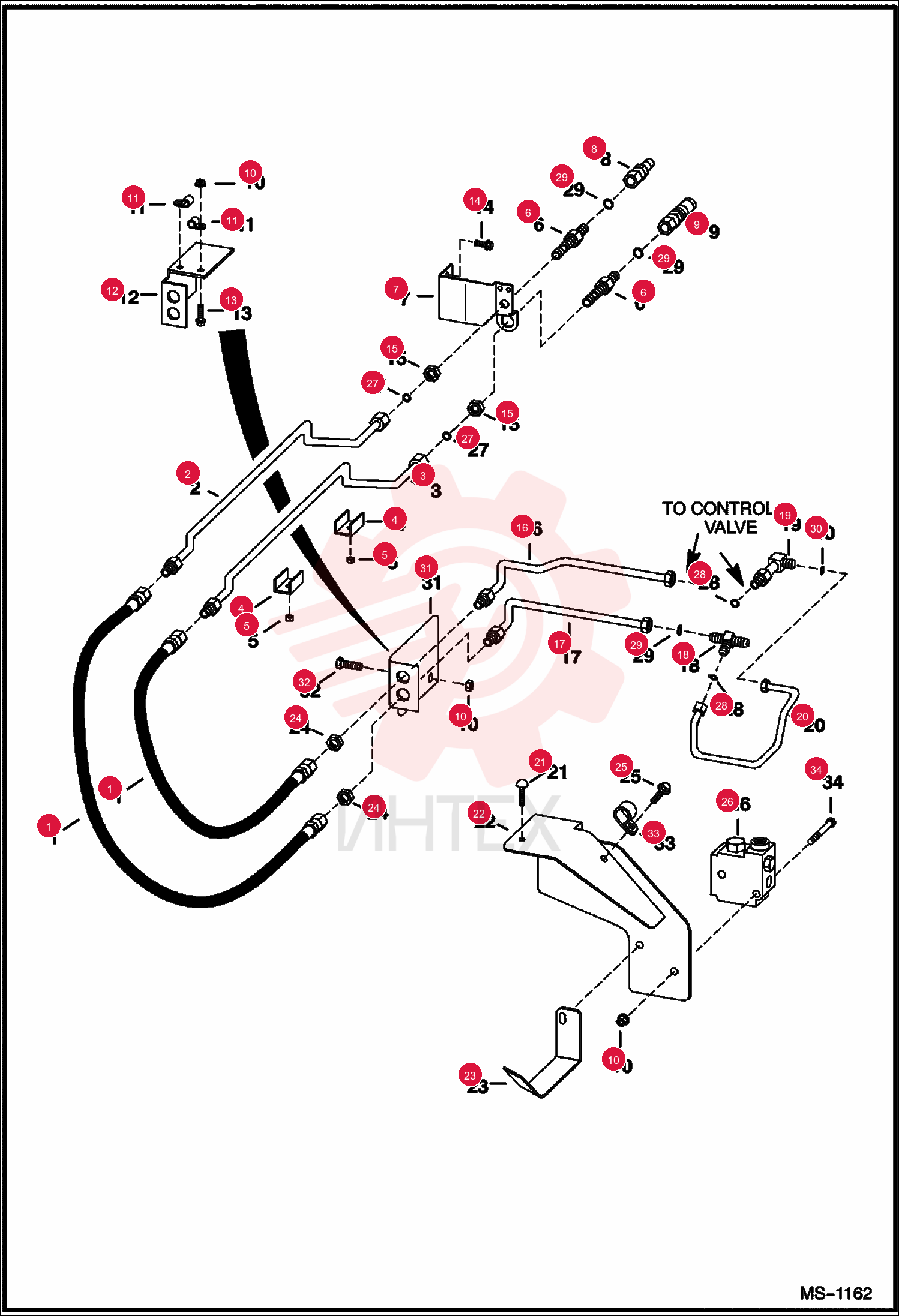

6806389 Шланг в сборе
1 6806389
- 6806389 - Шланг в сборе
2 6805924
- 6805924 - Трубопровод
3 6805925
- 6805925 - Трубопровод
4 6800262
- 6800262 - Зажим
5 85D8
- 85D8 - Гайка стопорная шестигранная самоконтрящаяся
6 6802042
- 6802042 - Адаптер
7 6807574
- 6807574 - Кронштейн соединителя
- Муфта - Ранее 6805921
8 7246777EF
- 7246777EF - Муфта быстроразъемная с плоским торцом (FF)
- соединение под давлением
- 1/2-3/4 SAE
8 7246777
- 7246777 - Муфта быстроразъемная
- FF наруж
- - прямой - ранее 6674688
9 7246790EF
- 7246790EF - Муфта быстроразъемная с плоским торцом (FF)
- розетка
- корпус 1/2
- резьба 3/4 SAE
9 7246790
- 7246790 - Муфта быстроразъемная с плоским торцом (FF)
- розетка 1/2
- - прямой - ранее 6672960
10 57D6
- 57D6 - Гайка шестигранная с фланцем GR8
11 30H31
- 30H31 - Зажим 10
- Хомут P-образный
12 6803069
- 6803069 - Кронштейн
- 3 сторон - крепление трубопровода
12 6810305
- 6810305 - Кронштейн
- L-образный - крепление трубопровода
13 35C616
- 35C616 - Винт с шестигранной головкой и фланцем
14 84G3716
- 84G3716 - Винт резьбовыдавливающий TT
15 61E12
- 61E12 - Гайка
16 6803085
- 6803085 - Трубопровод
18 6802536
- 6802536 - Тройник
- С поз. 28
19 42E606
- 42E606 - Фитинг
- С поз. 28
- 30 - соединяется с предохранительным клапаном на распределителе
20 6802559
- 6802559 - Трубопровод
- Подпитка - 2nd изгиб 6″
20 6810505
- 6810505 - Трубопровод
- Подпитка - 2nd изгиб 4″
21 37C620
- 37C620 - Болт с квадратным подголовком
22 6806123
- 6806123 - Кронштейн
23 6806116
- 6806116 - Кронштейн
- шланг
24 86F8
- 86F8 - Гайка 5
25 35C512
- 35C512 - Винт с шестигранной головкой и фланцем
26 6673958
- 6673958 - Клапан
27 75K12
- 75K12 - Кольцо уплотнительное (О-кольцо) 10
28 55K12
- 55K12 - Кольцо уплотнительное (О-кольцо)
29 55K18
- 55K18 - Кольцо уплотнительное (О-кольцо)
30 75K6
- 75K6 - Кольцо уплотнительное (О-кольцо)
31 6810305
- 6810305 - Кронштейн
- L-образный - крепление трубопровода
32 37C616
- 37C616 - Болт
33 30H60
- 30H60 - Зажим изолированный
34 17C540
- 17C540 - Болт
