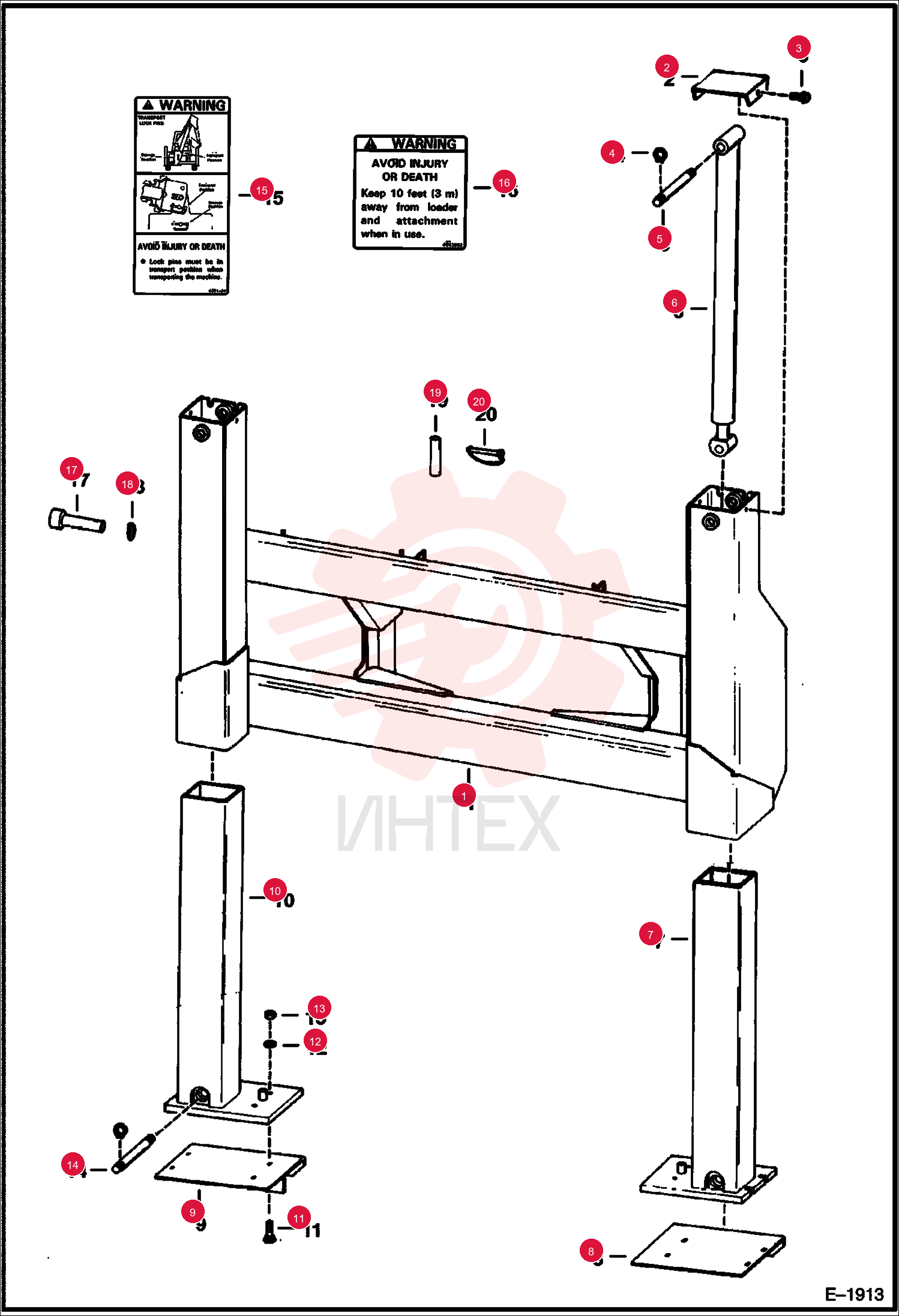

6531101 Рама главная

6531101 Рама главная

6531101 Рама главная

1 6531101

  • 6531101 - Рама главная

2 6531274

  • 6531274 - Крышка

3 84G3712

  • 84G3712 - Винт резьбовыдавливающий TT

4 6531366

  • 6531366 - Кольцо

5 6531121

  • 6531121 - Палец

7 6531117

  • 6531117 - Стабилизатор

8 6586237

  • 6586237 - Планка крепёжная

9 6531630

  • 6531630 - Планка крепёжная

10 6531172

  • 6531172 - Стабилизатор

11 10C828

  • 10C828 - Болт

12 25E21

  • 25E21 - Шайба плоская

13 85D8

  • 85D8 - Гайка стопорная шестигранная самоконтрящаяся

14 6531122

  • 6531122 - Палец

15 6531704

  • 6531704 - Наклейка предупреждающая
  • Предупреждение

16 6583862

  • 6583862 - Наклейка предупреждающая

17 6531241

  • 6531241 - Палец

18 6560382

  • 6560382 - Палец стопорный

19 6532222

  • 6532222 - Палец

20 6510020

  • 6510020 - Палец стопорный
