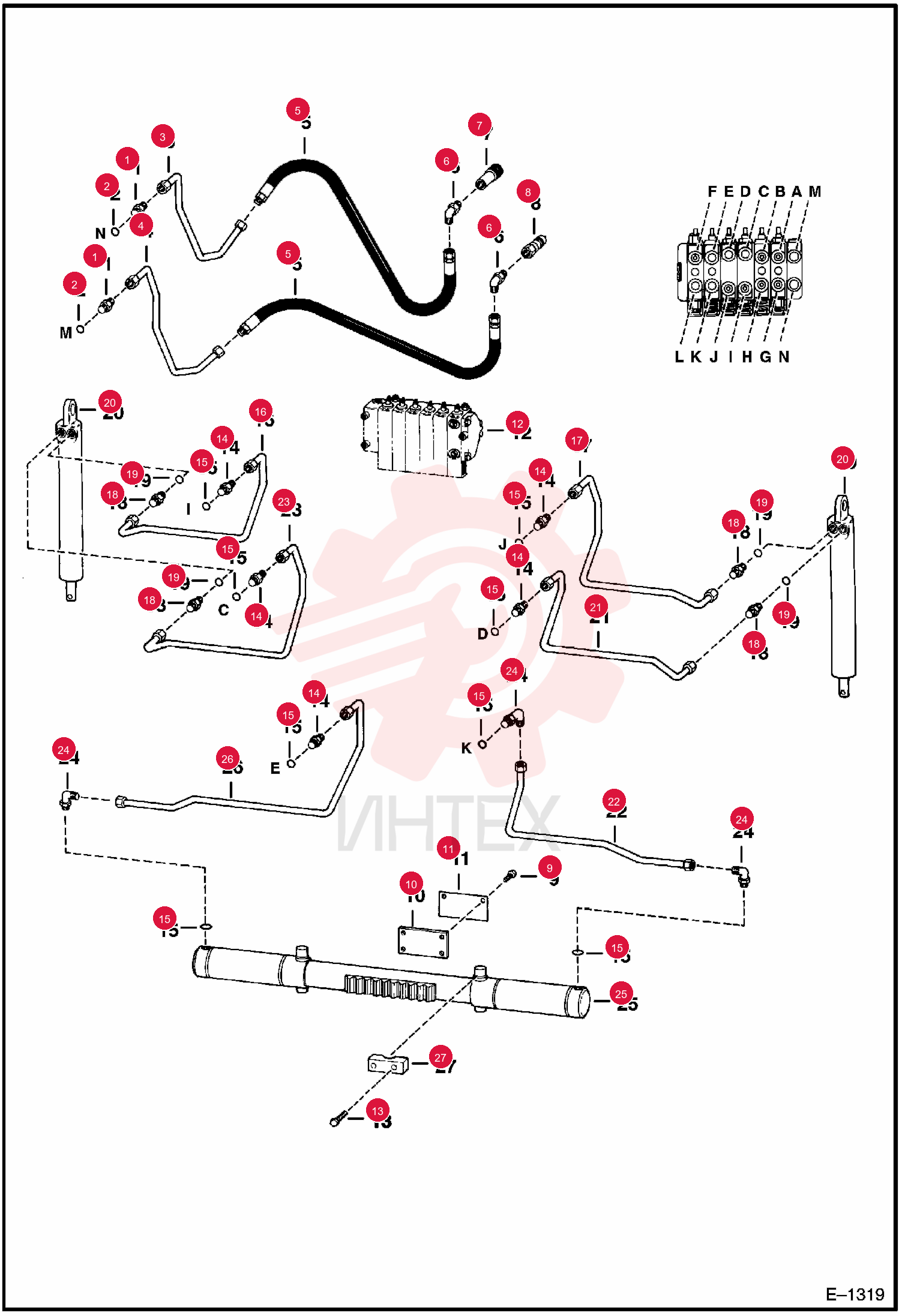

Фитинг 15K7 (часть 3)
1 15K7
- 15K7 - Фитинг
- С поз. 2
2 79K10
- 79K10 - Кольцо уплотнительное (О-кольцо) 10
- Применять с тарельчатыми соединителями
2 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
- Применять с плоскими быстроразъёмными соединениями
3 6561695
- 6561695 - Трубка
4 6561694
- 6561694 - Трубка
5 6560786
- 6560786 - Шланг в сборе
6 17KB1012
- 17KB1012 - Фитинг
- угольник гидравлический
- С поз. 2 - применяется с муфтами с плоским торцом - ранее 1302104B
6 17K7
- 17K7 - Угольник
- С поз. 2 - применяется с тарельчатыми муфтами
7 6598758
- 6598758 - Муфта быстроразъёмная FF
- розетка
- Прямой
7 7246790
- 7246790 - Муфта быстроразъемная с плоским торцом (FF)
- розетка 1/2
- - прямой - ранее 6672960
7 7246790EF
- 7246790EF - Муфта быстроразъемная с плоским торцом (FF)
- розетка
- корпус 1/2
- резьба 3/4 SAE
7 48K16
- 48K16 - Кольцо уплотнительное (О-кольцо) 10
8 6598757
- 6598757 - Муфта быстроразъёмная с тарельчатым клапаном
- штекер
- Прямой
8 7246777
- 7246777 - Муфта быстроразъемная
- FF наруж
- - прямой - ранее 6674688
8 7246777EF
- 7246777EF - Муфта быстроразъемная с плоским торцом (FF)
- соединение под давлением
- 1/2-3/4 SAE
9 84G3712
- 84G3712 - Винт резьбовыдавливающий TT
- Ранее 6559091
10 6560604
- 6560604 - Пластина износостойкая
11 6562822
- 6562822 - Прокладка регулировочная
13 17C840
- 17C840 - Болт
14 743108
- 743108 - Фитинг
- С поз. 15
15 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
16 6563571
- 6563571 - Трубка
17 6563573
- 6563573 - Трубка
18 15K5
- 15K5 - Фитинг
- С поз. 19
19 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
21 6563572
- 6563572 - Трубка
22 6561249
- 6561249 - Трубка
23 6563570
- 6563570 - Трубка
24 17K6
- 17K6 - Угольник
- С поз. 15
27 6560428
- 6560428 - Фиксатор
